带主席台会议室扩声系统解决方案
发布时间:2021-1-8 18:17:21

 一、会议系统功能需求及设计思路
       该工程项目为多媒体会议音响扩声系统,项目为1间带主席台的会议室,面积是120平方米(长12米×宽10米)。该项目中多媒体会议室主要要求满足日常会议语音扩声、学术报告、学习培训等功能。

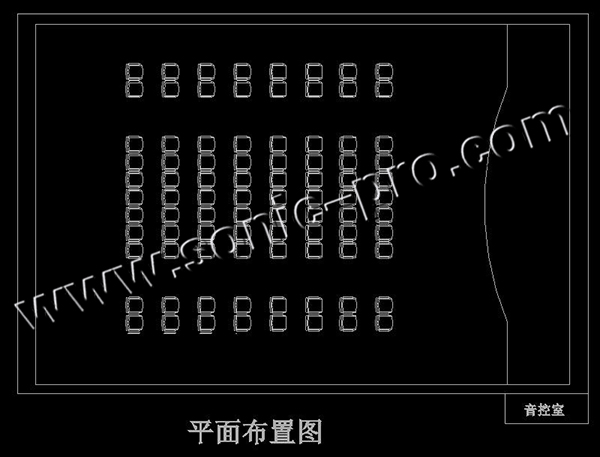

  1、会议室平面图:


2、会议室扩声系统设计思路:
       该多功能会议室设计思路:通过对会议室的布局环境分析,对音响设备进行合理的布置与连接,并安装合适的音响设备,可以使声源和音响系统末端——音箱同处于一个声场区域内,使观众能感受到声源的真实存在,达到高保真重放的扩声要求。且达到多功能会议室音响以自然声为主,要求扩散性良好,声场分布均匀,响度合适,自然度好等要求。
根据图纸得知该会议室有一2米深、10米宽的主席台,观众席面朝主席台固定安装分布,结合图纸情况根据我们多年同类项目的经验,该会议室采用分散式扩声方式作为音箱基本布局,以主扩声音箱与辅助扩声音箱相结合,我们设计在主席台前沿左右吊挂各安装1只SONIC-PRO音响TZ同轴系列十寸全频同轴音箱作为该会议室的主扩声,负责整个会议室的大部分区域扩声,同时该音箱也作为观众席区域听觉和视觉的一致性的声像定位;另外我们在会议室的中场的左右两侧设计安装2只TZ-8八寸全频同轴音箱负责会议室后场声音覆盖,这样主扩声结合辅助扩声采用分散式布局方式能有效保障会议室的声场分布均匀,声音与发言者的方向一致,即使播放视频影音资料也能有效保障视听声像。
       3、设计的基本要求:
       3.1保证均匀合理的声压级
       3.2保证语言清晰度
       3.3保证系统能稳定工作
       3.4保证系统操作简便性
       3.5应具有良好的传输频率特性和较低的失真度。

       二、会议系统设备组成功能
       一个完整的会议扩声系统主要由声源设备(如会议话筒等)、调控设备(如调音台等)、周边处理设备(如均衡器,分讯器等)、放大设备(如贵州功率放大器)和重放设备(如音箱)和组成。
       根据图纸以及功能要求,该会议室扩声设备选配整套德国SONIC-PRO音响系统能达到扩声要求。
       1 、会议系统主要产品功能介绍
       1.1》话筒:本系统采用TL1000数字会议系列主席/列席麦。单一指向电容话筒;鹅颈话筒带红色发言指示光环;话筒发言状态指示;红灯表示正在发言。主席具优先发言健,可通过取缔健关闭发言代表单元。除此之外,还配置了一套贵州无线话筒UHF-5000,可用于主席台下的流动发言使用。
       1.2》音频矩阵处理器:会议系统中,我们配置了数字贵州音频处理器MATRIX808,其带强大的DSP处理功能,直接代替了调音台、均衡器和反馈抑制器等模拟周边设备,通过搭配专用的控制面板,可实现I/O通道的音量控制与不同场景的读取调用。
       1.3》功率放大器:根据此工程实际情况以及功能需求,本会议扩声系统中我们采用了与音箱相配的D-4300数字四通道功放机,D类数字功放效率高,稳定性高体积小等特点,真正达到了节能环保、减少用损耗的要求。
       1.4》扩声音箱:在此会议室项目中我们采用TZ系列同轴音箱,同轴技术的主要优点是单点声源的辐射拥有优秀相位响应特性,扬声器在全频率具有完全的波阵面相干性和轴对称方向性,产生完全相同的水平和垂直覆盖角度,形成真正的“点声源”,声像更准。
       1.5》音频隔离器:本方案我们采用了德国SONIC-PRO一款实用性产品GL-202音频隔离器,此产品可以有效解决由于电源问题产生的电流声现象。
       1.6》电源管理器:本方案我们采用CS-10电源时序器,其具有自动按照设定的时间开关时序器的特点,从而使工程人员用一个开关都能开关整个音响系统。且其能够监控电源电压和系统工作电流使用更加直观安全。

       三、前期图纸设计

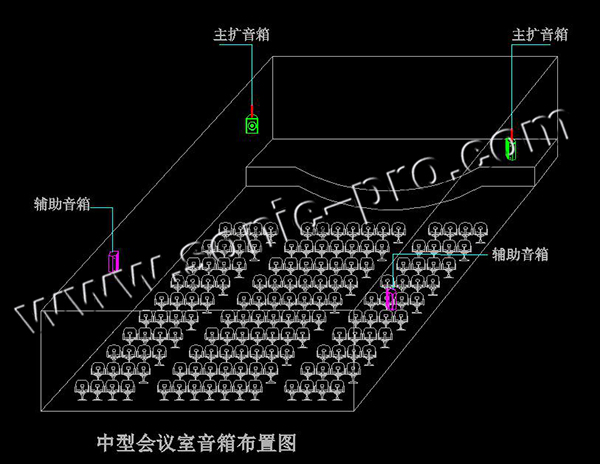

       1、会议室透视扩声设备位置图:

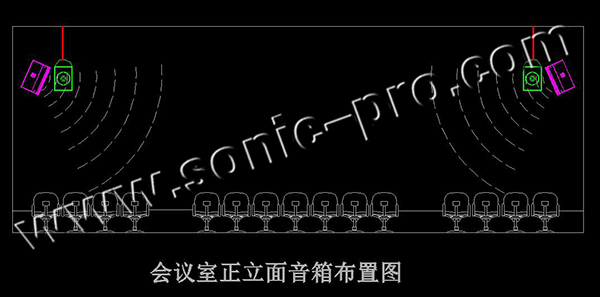

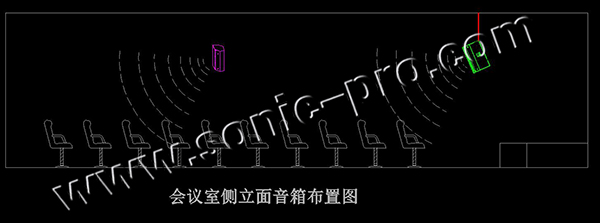

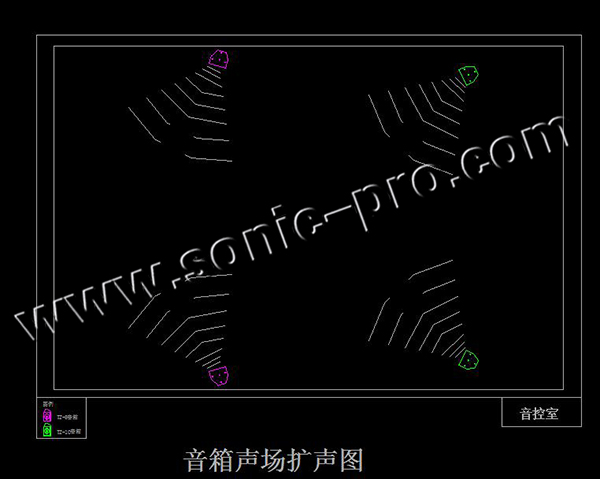

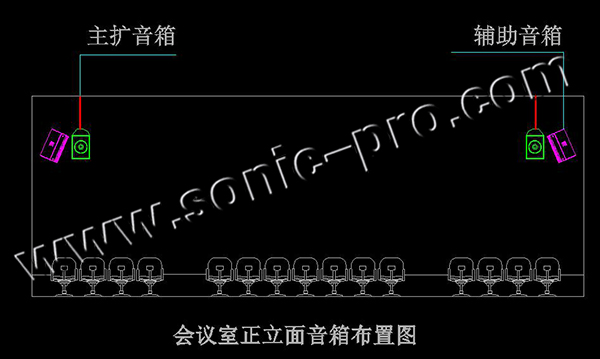

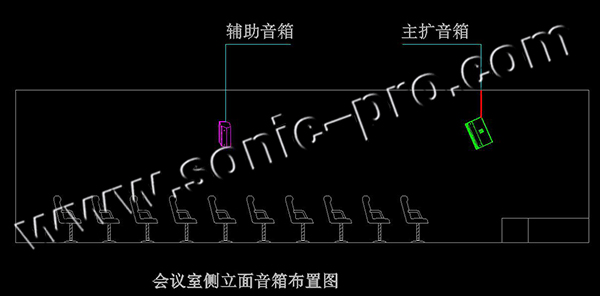

 2、音箱摆位效果图:

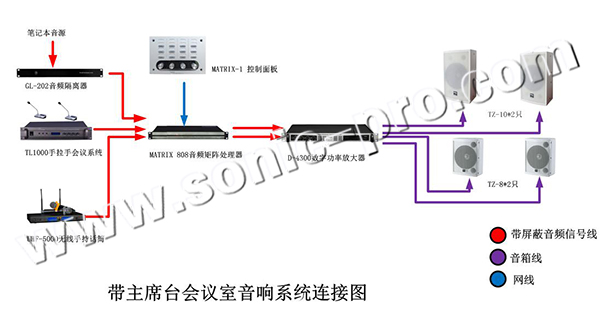

 3、会议室设备拓扑图:

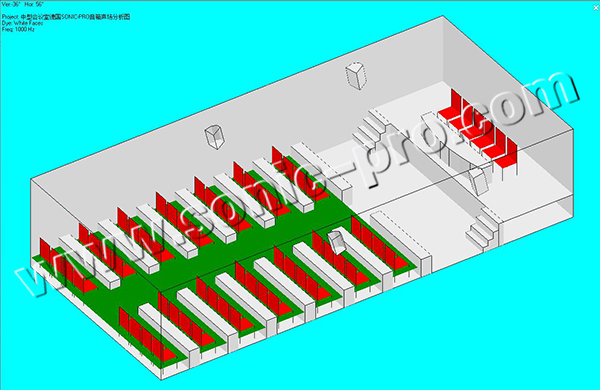

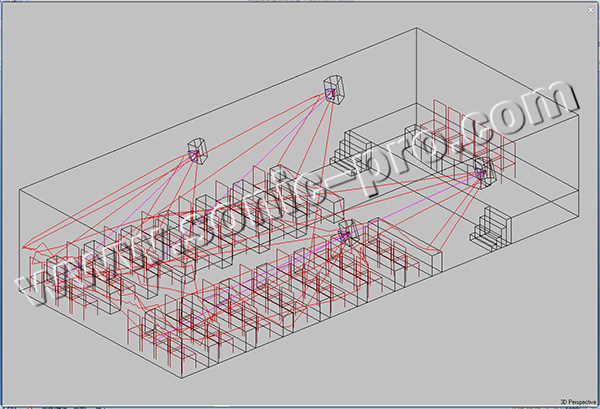

4、EASE三维图



总的来说,会议系统能充分体现先进、科学、环保的基本原则,其高要求的会议效果表现必将带给客户最佳的艺术享受。会议系统扩声环境的搭建主要由声源设备→调控设备→放大设备→重放设备组成。该会议系统中,音频处理MATRIX808直接连接TL1000手拉手系统控制主机通过处理信号分配后连接D-4300功率放大器;功率放大器连接TZ-10主扩及TZ-8辅助专业全频音箱。

 三、会议系统设备施工安装
       1综合布线
        音箱,会议室电脑座、电源座、会议咪座和投影仪设备等连接线材集中接入音控室,由音控室统一进行管理控制。

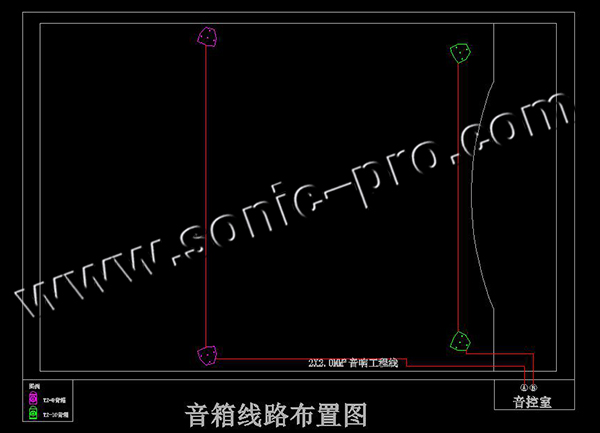

       1.1》音箱线路布置

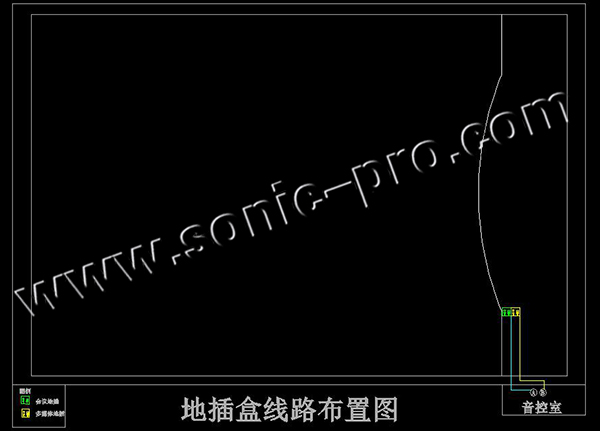

 1.2》会议插座综合布线

 1.3》投影仪综合布线

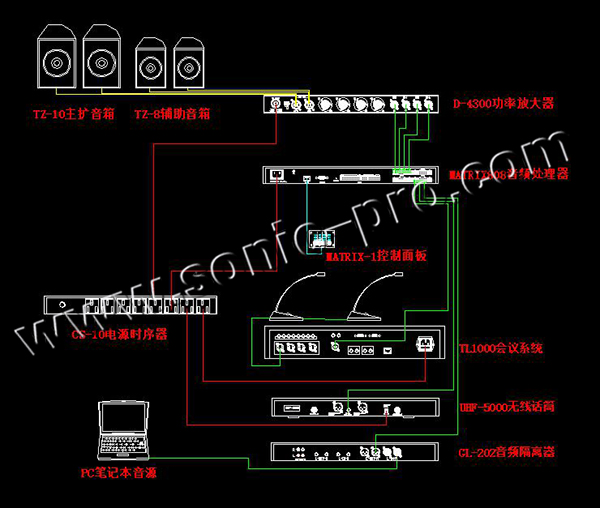

2会议扩声系统基础连接

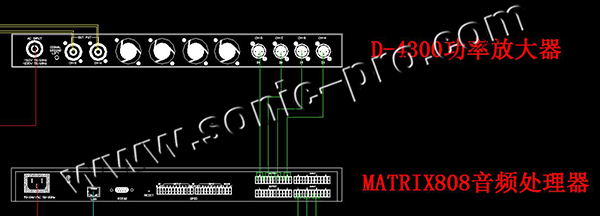

设备连接图局部放大图

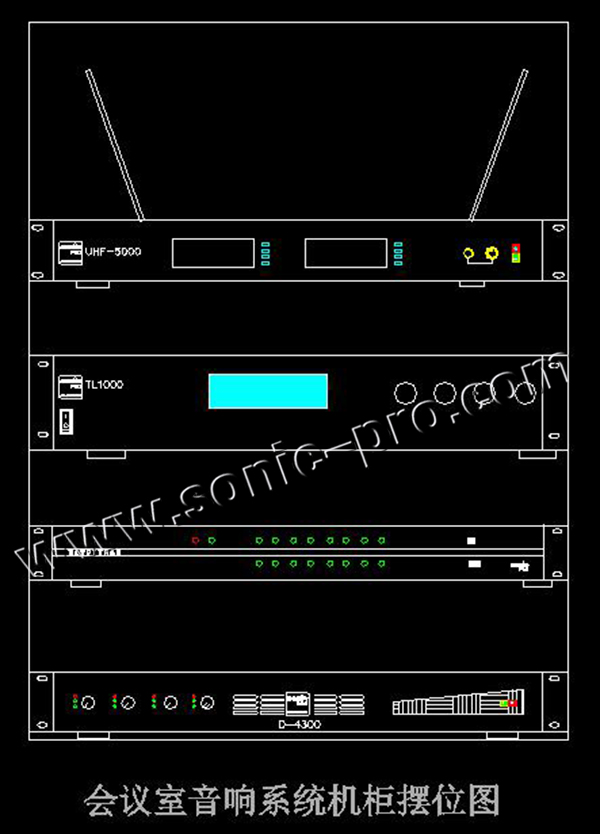

3设备机柜摆位图
